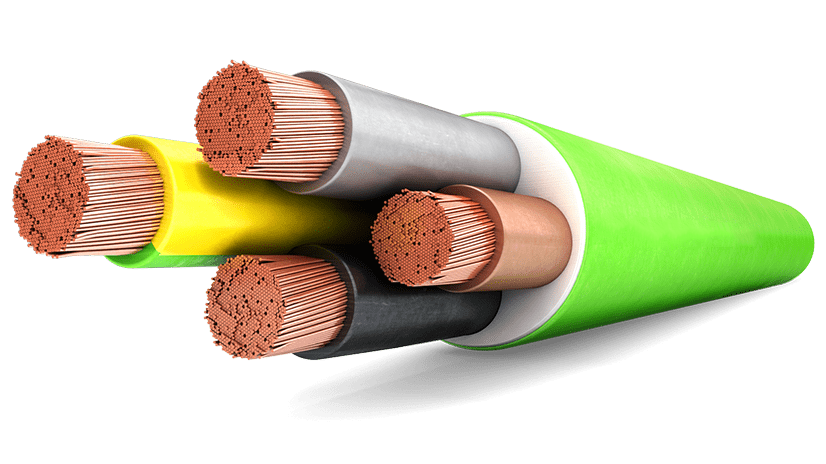

Cabo de alimentação LSZH flexível para lugares públicos | B2ca-s1a,d1,a1
TOXFREE ZH RZ1-K AS (AS) é um LSHFcabo de segurançaEm caso de incêndio, it does not emit toxic gases, nor does it give off corrosive gases, avoiding any possible damage to people or electronic equipment. For these reasons it is highly recommended for use in locais públicos such as: hospitals, schools, museums, airports, bus terminals, shopping malls, offices, laboratories, etc.
Desempenho elétrico
Baixa tensão 0,6/1kV
Padrão
IEC 60502-1 / UNE 21123-4 (em inglês)
Aprovações
AENOR/SEC/KEMA KEUR/CE/RoHS
CPR (Regulamento de Produtos de Construção)
B2aproximadamente s1a, d1, a1 or O Caproximadamente s1a, d1, a1 (according to cross-section)
Desempenho térmico
Temperatura máxima do condutor: 90ºC.
Temperatura máxima de curto-circuito: 250ºC (max. 5 s).
Temperatura mínima de serviço: -40ºC (instalações fixas e protegidas).
Temperatura mínima de instalação e manuseio: -0ºC.
Desempenho contra incêndio
Não propagação da chama de acordo com a EN 60332-1/IEC 60332-1.
Não propagação de incêndio de acordo com a EN 60332-3/IEC 60332-3 e a EN 50399.
LSHF (Low Smoke Halogen Free) baseado em EN 60754-1/IEC 60754-1.
Baixa emissão de fumaça com base em UNE-EN 61034 e IEC 61034: transmitância da luz > 80%.
Baixa emissão de gases corrosivos com base na EN 60754-2/IEC 60754-2.
Reação ao incêndio RCP: B2aproximadamente s1a, d1, a1 or O Caproximadamente s1a, d1, a1 (see cross-section), according to EN 50575.
Desempenho mecânico
Raio mínimo de dobra: diâmetro do cabo x5.
Resistência ao impacto: AG2 Gravidade média.
Desempenho ambiental
Química & Resistência ao óleo: Aceitável.
Resistente aos raios UV de acordo com a EN 50618.
Resistência à água: AD8 Submersão.
Outros
Marcação metro por metro.
Condições de instalação
Ao ar livre.
Enterrado.
No conduto.
Aplicações
Utilização industrial.
Lugares públicos.
Embalagem
Disponível em rolos (comprimentos de 100 m) e tambores.
Condutor
Condutor de cobre recocido eletrólito, classe 5 (flexível), de acordo com a EN 60228 e a IEC 60228.
Isolamento
Polietileno reticulado tipo XLPE de acordo com IEC 60502-1 e tipo DIX-3 de acordo com HD 603. A identificação padrão de condutores isolados de acordo com HD 308 é a seguinte:
1 x Naturais
2 x Azul + Marrom
3 G Azul + Marrom + Verde / Amarelo
3 x Marrom + Preto + Cinzento
3 x + 1 x Marrom + Preto + Cinzento + Azul (secção transversal reduzida)
4 G Marrom + preto + cinza + verde / amarelo
4 x Marrom + preto + cinza + azul
5 G Marrom + Preto + Cinza + Azul + Verde / Amarelo
6 G ou mais Preto numerado + Verde/Amarelo
Bainha externa
Bainha externa de poliolefina sem halogênio de baixa fumaça (LSHF), tipo ST8 de acordo com a IEC 60502-1 e tipo DMZ-E de acordo com a UNE 21123-4. Cor verde.
Baixa tensão 0,6/1kV
Não propagação da chama com base em UNE-EN 60332-1 e IEC 60332-1.
Temperatura máxima de serviço: 90ºC.
Uso industrial / Lugares públicos.
Célula AENOR/SEC/KEMA/CE/RoHS
Resistente aos raios UV EN 50618
B2ca s1a, d1, a1 |||| Cca s1a, d1, a1
IEC 60502-1 / UNE 21123-4 (em inglês)
✔ Química & Resistência ao óleo: Aceitável.
✔ Resistente aos raios UV de acordo com a EN 50618.
✔ Resistência à água: AD8 Submersão.
✔ Resistente aos raios UV: baseado em UNE 211605.
✔ Baixa tensão 0,6/1kV
✔ Não propagação de incêndio com base em EN 60332-3 / IEC 60332-3 / EN 50399.
✔ Não propagação da chama com base na EN 60332-1 e IEC 60332-1
✔ Baixa emissão de gases corrosivos de acordo com IEC 60754-2
✔ Baixa emissão de fumaça de acordo com a EN 61034 e IEC 61034: transmitância da luz > 80%.
✔ LSHF (Low Smoke Halogen Free) baseado em UNE-EN 60754-1 e IEC 60754-1.
✔ Reação ao incêndio RCP: Cca-s1a, d1, a1, com base na EN 50575.
✔ Resistência ao impacto: AG2 Gravidade média.
✔ Raio mínimo de dobra: diâmetro do cabo x5.
✔ Temperatura máxima de serviço: 90ºC.
✔ Curto-circuito máximo
temperatura: 250ºC (máx. 5 s).
✔ Temperatura mínima de serviço: -40ºC (instalações fixas e protegidas)
✔ Desempenho da Água
✔ AENOR
✔ CE
✔ KEUR DE CRIANÇAS
✔ RoHS
✔ Utilização industrial.
✔ Lugares públicos.
✔ Disponível em rolos (comprimentos de 50 e 100 m) e tambores.
✔ B2ca s1a, d1, a1
✔ Cca s1a, d1, a1
✔ EN 60228 / IEC 60228
✔ IEC 60502-1 / UNE 21123-4 (em inglês)
✔ Enterrado.
✔ No conduto.
✔ Ao ar livre.
✔ IEC 60332-1/IEC 60332-3/IEC 60754-1/IEC 60754-2/IEC 61034
✔ Marcação metro por metro.
1. Condutor
Condutor de cobre recocido eletrólito, classe 5 (flexível), de acordo com
EN 60228 e IEC 60228.
2. Isolamento
polietileno reticulado tipo XLPE de acordo com IEC 60502-1 e tipo
DIX-3 de acordo com HD 603. A identificação padrão de condutores isolados de acordo com HD 308 é a seguinte:
1 x Natural
2 x Azul + Marrom
3 G Azul + Marrom + Verde / Amarelo
3 x Marrom + Preto + Cinzento
3 x + 1 x Marrom + Preto + Cinzento + Azul (secção transversal reduzida)
4 G Marrom + Preto + Cinzento + Verde / Amarelo
4 x Marrom + Preto + Cinzento + Azul
5 G Marrom + Preto + Cinza + Azul + Verde / Amarelo
6 G ou mais Preto numerado + Verde/amarelo.
3. bainha externa
Bainha externa de poliolefina sem halogênio de baixa fumaça (LSHF), tipo ST8 de acordo com a IEC 60502-1 e tipo DMZ-E de acordo com a UNE 21123-4. Cor verde.
