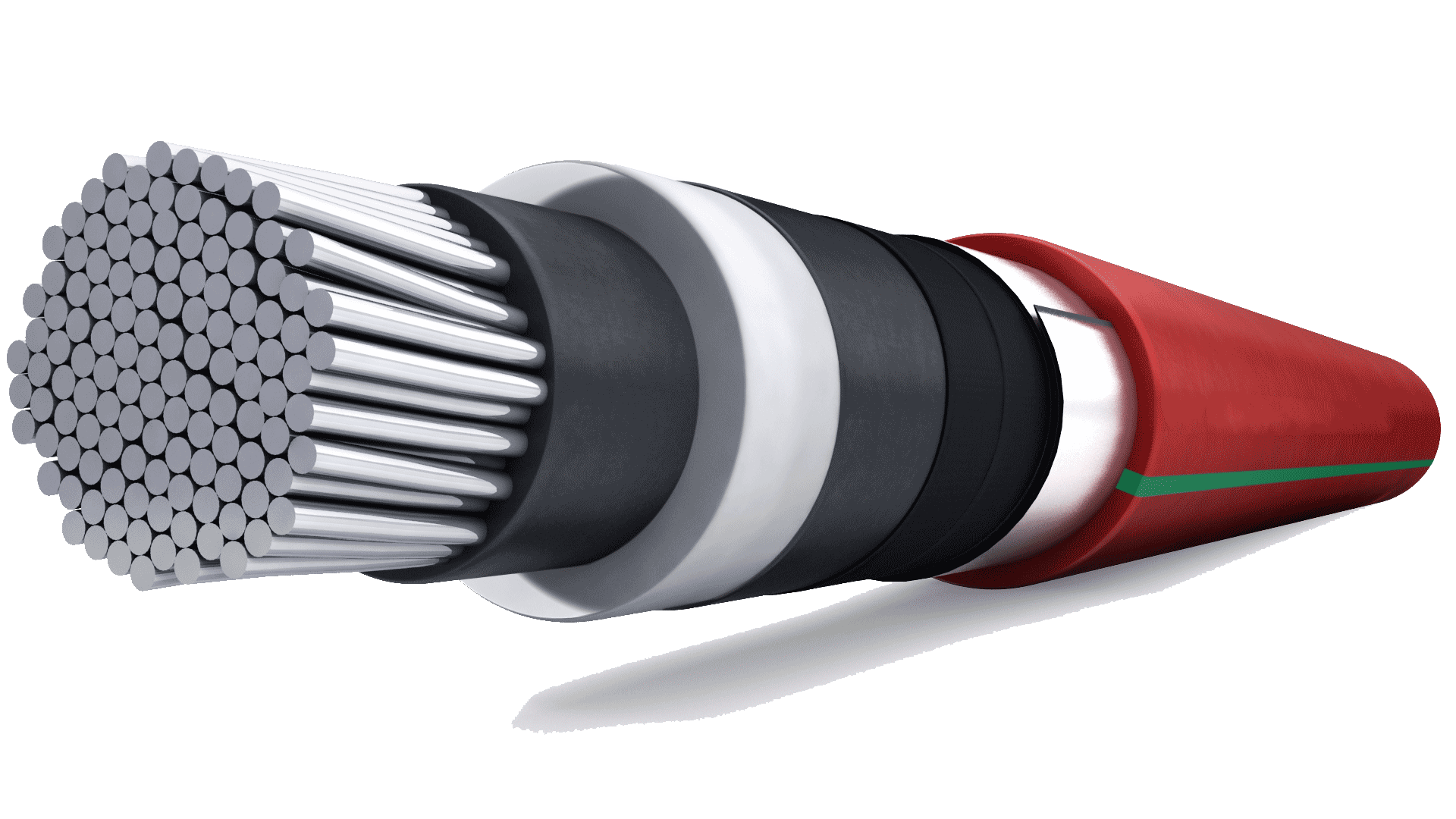

Cabo de alumínio de média tensão, isolamento XLPE, livre de halogênio com tela de tira de alumínio longitudinal.
O X-VOLT® AL RH5Z1-OL/-2OL é um cabo de alumínio de média tensão para instalações fixas. Livre de halogênio. Adequado para transporte e distribuição de energia elétrica em redes de média tensão. Este cabo é adequado para instalações interiores, exteriores e enterradas.
Desempenho elétrico
TENSÃO MÉDIA: 12/20 kV e 18/30 kV
Padrão
UNE 211620 / ENEL Global Standard GSC001AprovaçõesAENOR
Desempenho térmico
Temperatura máxima de serviço: 90ºC.
Temperatura máxima de curto-circuito: 250ºC (max. 5 s).
Temperatura mínima de instalação: 0 °C.Temperatura mínima de serviço: -15ºC.
LSHF (Low Smoke Halogen Free) de acordo com a EN 60754-1 e IEC 60754-1.
Baixa emissão de gases corrosivos de acordo com a EN 60754-2 e IEC 60754-2.
Desempenho mecânico
Raio mínimo de dobra: diâmetro do cabo 15x.
Raio mínimo de dobra durante a instalação: 20x diâmetro do cabo. Resistente à abrasão.Desempenho ambiental
Resistente aos raios UV de acordo com a UNE 211605.
Resistência à água: AD8 Submersão.Condutor
Condutor de alumínio classe 2 de acordo com a EN 60228 e IEC 60228. Opcionalmente, com estanqueidade longitudinal (tipo de cabo -2OL).
Tela do condutor
Tela sobre o condutor, feita de material semicondutor termoendurecente.
Isolamento
Polietileno reticulado tipo DIX-3 de acordo com HD 620-1, cor natural. Interligado em linha catenária com atmosfera de nitrogênio.
Tela de isolamento
Tela sobre o isolamento, feita de material semicondutor termoendurecente. Destripável.Tela metálica
Fita de alumínio de espessura de 0,3 mm aplicada longitudinalmente no bloqueio de água. A fita é sobreposta e colada de 5 mm mínimo. A tela é fixada longitudinalmente e continuamente na vaina externa.Bloqueio de água
Fita inchável semicondutora, colocada em tela metálicaBainha externa
Gaia externa de polietileno tipo DMZ1 livre de halógeno de acordo com HD 620-1. Cor vermelha.
Baixa emissão de gases corrosivos com base em UNE-EN 60754-2 e IEC 60754-2.
Temperatura máxima do condutor: 90ºC.
AENOR
UNE 211620 / ENEL Global Standard GSC001
Resistência à água: AD8 Submersão.
✔ Baixa emissão de gases corrosivos com base em UNE-EN 60754-2 e IEC 60754-2.
✔ LSHF (Low Smoke Halogen Free) baseado em UNE-EN 60754-1 e IEC 60754-1.
✔ Temperatura máxima de serviço: 90ºC.
✔ Curto-circuito máximo
temperatura: 250ºC (máx. 5 s).
✔ Temperatura mínima de instalação: 0 °C
✔ Temperatura mínima de serviço: -15ºC
✔ TENSAÇÃO MÉDIA 12/20 kV e 18/30 kV.
✔ Resistente aos raios UV: UNE 211605.
✔ Resistência à água: AD8 Submersão.
✔ AENOR
✔ Enterrado.
✔ No conduto.
✔ Ao ar livre.
✔ UNE 211620 / ENEL Global Standard GSC001

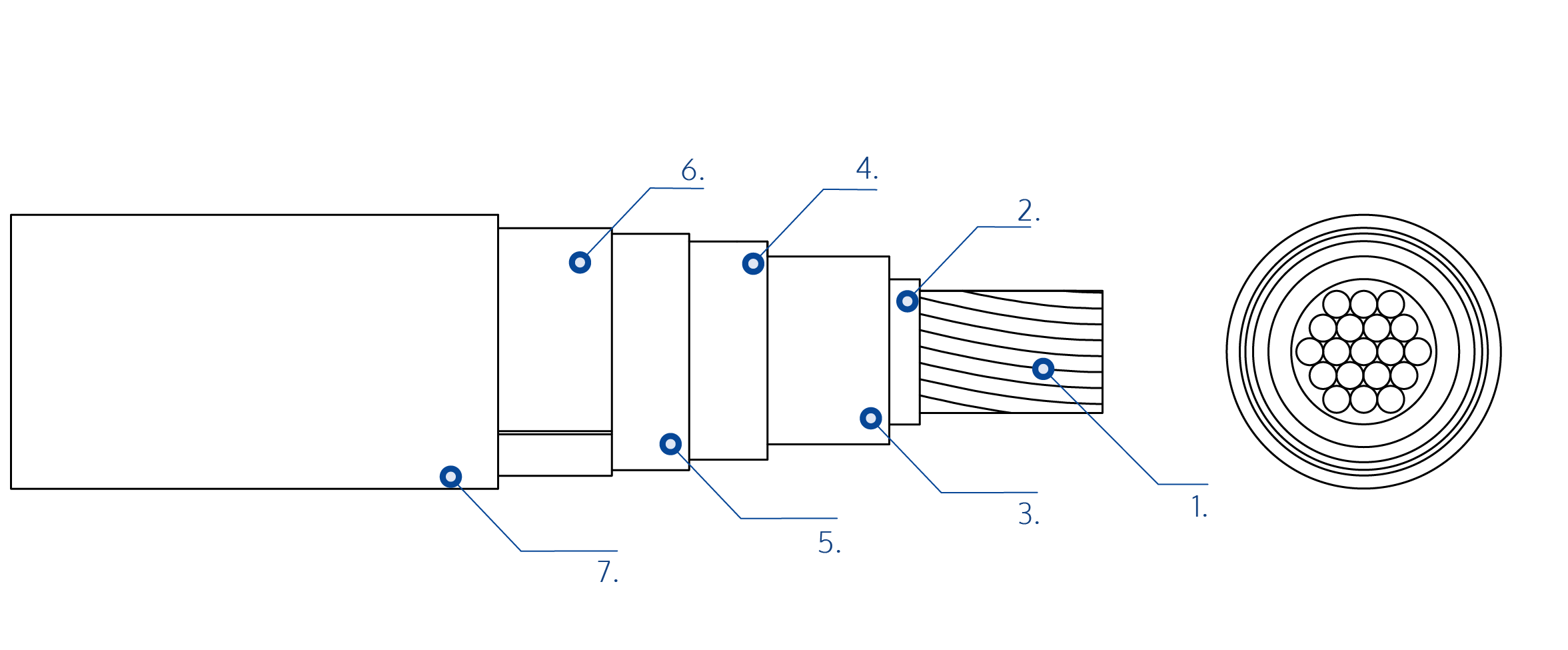

1. Condutor
Condutor de alumínio classe 2 de acordo com a EN 60228 e IEC 60228. Opcionalmente, com estanqueidade longitudinal (tipo de cabo -2OL).
2. tela do condutor
Tela sobre o condutor, feita de material semicondutor termoendurecente.
3. Isolamento
Polietileno reticulado tipo DIX-3 de acordo com HD 620-1, cor natural. Interligado em linha catenária com atmosfera de nitrogênio.
4. tela de isolamento
Tela sobre o isolamento, feita de material semicondutor termoendurecente. Destripável.
5. tela metálica
Fita de alumínio de espessura de 0,3 mm aplicada longitudinalmente no bloqueio de água. A fita é sobreposta e colada de 5 mm mínimo. A tela é fixada longitudinalmente e continuamente na vaina externa.
6. Bloqueio de água
Fita inchável semicondutora, colocada em tela metálica.
7. vaina externa
Gaia externa de polietileno tipo DMZ1 livre de halógeno de acordo com HD 620-1. Cor vermelha.
