Cabo blindado sem halogênio (LSZH) com blindagem em fita de aço ou alumínio.
TOXFREE ZH RZ1FZ1-K AS é um cabo de segurança LSZH blindado. Em caso de incêndio, não emite gases tóxicos ou corrosivos, protegendo assim a saúde pública e evitando quaisquer possíveis danos aos equipamentos eletrônicos. Por esta razão, o seu uso é altamente recomendado em locais públicos, em instalações com presença de roedores e instalações em geral onde o cabo está sujeito a risco de agressão mecânica.
Desempenho do cabo TOXFREE ZH RZ1FZ1-K AS
Desempenho elétrico
Baixa tensão 0,6/1kV
Padrão
IEC 60502-1 / UNE 21123-4 (em inglês)
Aprovações
CE
RoHS
Regulamento de produtos de construção CPR
Cca-s1b, d1, a1
Desempenho térmico
Temperatura máxima do condutor: 90ºC.
Temperatura máxima de curto-circuito: 250ºC (max. 5 s).
Temperatura mínima de serviço: -40ºC (instalações fixas e protegidas).
Desempenho contra incêndio
Não propagação da chama com base na EN 60332-1 e IEC 60332-1.
Não propagação de incêndio com base na EN 60332-3 e IEC 60332-3.
LSZH (Low Smoke Zero Halogen) com base na EN 60754-1 e IEC 60754-1.
Baixa emissão de fumaça com base na EN 61034 e IEC 61034: transmitância da luz > 60%
Baixa emissão de gases corrosivos com base na EN 60754-2 e IEC 60754-2.
Desempenho mecânico
Raio mínimo de dobra: diâmetro do cabo x10.
Resistência ao impacto: AG4 Alta gravidade.
Prova de roedores
Desempenho químico
Química & Resistência ao óleo: Aceitável.
Resistente aos raios UV: EN 50618.
Desempenho da água
Resistência à água: AD5 Jets.
Outros
Marcação metro por metro.
Aplicações
Utilização industrial.

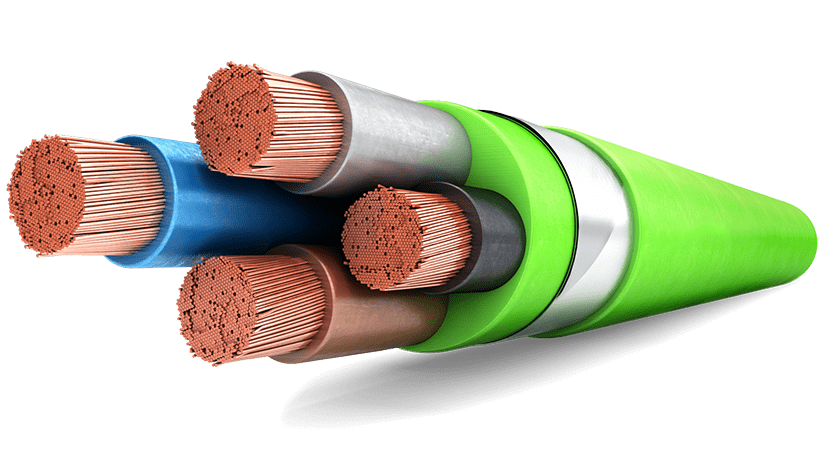

Projeto de cabo TOXFREE ZH RZ1FZ1-K AS
Condutor
Cobre recocido eletrólitico, classe 5 (flexível), com base na EN 60228 e IEC 60228.
Isolamento
Polietileno reticulado (XLPE).
A identificação padrão de condutores isolados de acordo com HD 308 é a seguinte:
1 x Natural
2 x Azul + Marrom
3 G Azul + Marrom + Verde / Amarelo
3 x Marrom + Preto + Cinzento
4 G Marrom + Preto + Cinzento + Verde / Amarelo
4 x Marrom + Preto + Cinzento + Azul
5 G Marrom + Preto + Cinza + Azul + Verde / Amarelo
6 ou mais Preto numerado + Verde/amarelo
Gaia de separação
Baixa fumaça halogênio zero (LSZH) poliolefina bainha interna.
Armadura
Dupla armadura de aço ou fita de alumínio. A armadura de alumínio é usada em cabos de núcleo único para evitar correntes parasitárias que podem sobreaquecer o cabo. A fita de aço é usada nos cabos multicore.
Bainha externa
Poliolefina de baixa fumaça zero halogênio (LSZH) tipo ST8 de acordo com IEC 60502-1 e tipo DMZ-E de acordo com UNE 21123-4. Cor verde, não tóxico e retardante de fogo.
Baixa tensão 0,6/1kV
Não propagação da chama com base na EN 60332-1 e IEC 60332-1
Temperatura máxima de serviço: 90ºC.
EN 60332-1 / EN 60332-3 / EN 50267-1 / EN 50267-2 / EN 61034
Utilização industrial.
✔ Química & Resistência ao óleo: Aceitável.
✔ Resistente aos raios UV com base na EN 50618.
✔ Baixa tensão 0,6/1kV
✔ Não propagação de incêndio com base em EN 60332-3 / IEC 60332-3 / EN 50399.
✔ Não propagação da chama com base na EN 60332-1 e IEC 60332-1
✔ Baixa emissão de gases corrosivos de acordo com IEC 60754-2
✔ Baixa emissão de fumaça de acordo com a EN 61034 e IEC 61034: transmitância da luz > 60%
✔ Livre de halógeno de baixa fumaça de acordo com IEC 60754-1
✔ Reação ao incêndio RCP: Cca-s1b, d2, a1 de acordo com a EN 50575.
✔ Resistência ao impacto: AG4 Alta gravidade.
✔ Raio mínimo de dobra: diâmetro do cabo x10.
✔ Prova de roedores
✔ Temperatura máxima de serviço: 90ºC.
✔ Curto-circuito máximo
✔ temperatura: 250ºC (máx. 5 s).
✔ Temperatura mínima de serviço: -40ºC (instalações fixas e protegidas)
✔ Resistência à água: AD5 Jets.
✔ Utilização industrial.
✔ CE
✔ RoHS
✔ IEC 60502-1 / UNE 21123-4 (em inglês)
✔ Enterrado.
✔ No conduto.
✔ Ao ar livre.
✔ Cca s1a, d1, a1
✔ EN 60332-1 / EN 60332-3 / EN 50267-1 / EN 50267-2 / EN 61034
✔ IEC 60332-1/IEC 60332-3/IEC 60754-1/IEC 60754-2/IEC 61034
✔ Marcação metro por metro.
1. Condutor
Cobre eletrólito, classe 5 (flexível), com base em EN 60228 e IEC 60228.
2. Isolamento
Polietileno reticulado (XLPE).
A identificação padrão de condutores isolados é a seguinte:
1 x Natural
2 x Azul + Marrom
3 G Azul + Marrom + Amarelo / verde
3 x Marrom + Preto + Cinzento
4 G Marrom + Preto + Cinzento + Amarelo / verde
4 x Marrom + Preto + Cinzento + Azul
5 G Marrom + Preto + Cinza + Azul + Amarelo / verde
6 ou mais Preto numerado + Verde/amarelo
3. Roupa de cama blindada
Baixa fumaça halogênio zero (LSZH) poliolefina bainha interna.
4. Armadura
Dupla armadura de aço ou fita de alumínio. A armadura de alumínio é usada em cabos de núcleo único para evitar correntes parasitárias que podem sobreaquecer o cabo. A fita de aço é usada nos cabos multicore.
5. Bainha externa
Poliolefina de baixa fumaça zero halogênio (LSZH) tipo ST8 de acordo com IEC 60502-1 e tipo DMZ-E de acordo com UNE 21123-4. Cor verde, não tóxico e retardante de fogo.
