Cabo para instalações fixas.
O X-VOLT® TSLF AL é um cabo para instalações fixas. Adequado para transporte e distribuição de energia elétrica em redes de média tensão. Livre de halogênio. Este cabo é adequado para instalações interiores, exteriores e enterradas.
Desempenho do cabo X-VOLT® TSLF AL
Desempenho elétrico
Tensão média: 24/36 kV.
Padrão
HD 620-10K.
Regulamento de Produtos de Construção
Eca
Desempenho térmico
Temperatura máxima do condutor: 90ºC.
Temperatura máxima de curto-circuito: 250ºC (max. 5 s).
Temperatura mínima de serviço: -15ºC
Desempenho contra incêndio
Livre de halogênio: de acordo com a EN 60754-1 / IEC 60754-1.
Reação ao incêndio RCP: Eca de acordo com a EN 50575.
Baixa emissão de gases corrosivos de acordo com a EN 60754-2 / IEC 60754-2.
Desempenho mecânico
Raio mínimo de dobra: diâmetro do cabo x15.
Resistente à abrasão.
Resistente a rasgos.
Condições de instalação
Ao ar livre.
Enterrado.
No conduto.
Aplicações
Instalações fixas.
Outros
Marcação metro por metro.
Projeto de cabo X-VOLT® TSLF
Condutor
Condutor de alumínio, classe 2 de acordo com a IEC 60228. Fitas higroscópicas aplicadas para alcançar a estanqueidade longitudinal no condutor.
Tela do condutor
Tela semicondutora reticulada aplicada sobre o condutor em um processo de extrusão tripla.
Isolamento
Isolamento de polietileno reticulado, tipo DIX8 de acordo com HD 620-1; cor natural. Interligado em linha catenária com atmosfera de nitrogênio.
Tela de isolamento
Tela semicondutora reticulada aplicada sobre o isolamento em um processo de extrusão tripla. Ligado à camada de isolamento.
vedação longitudinal
Fita higroscópica cobrindo completamente a tela.
Tela metálica
Tela metálica com fios de cobre, aplicada sobre a fita semicondutora. A tela metálica deve ter uma seção transversal de 25mm2 para o núcleo de 95mm2, 35mm2 para 150, 240 para o núcleo de 400mm2 e 50mm2 para o núcleo de 630mm2.
Barreira de bloqueio de água radial
Composto de uma folha de alumínio/laminado de polímero (7) ossificado na vaina externa.
Bainha externa
Caixa externa de polietileno, tipo DMP 17 de acordo com HD 620-1; cor preta (com cobertura condutora).
Tensão média 24/36 kV.
Instalações fixas
HD 620-10K
Eca
Marcação metro por metro.
✔ Resistente à abrasão.
✔ Raio mínimo de flexão: x diâmetro do cabo 15.
✔ Resistente às lágrimas.
✔ Tensão média 24/36 kV.
✔ Temperatura máxima de serviço: 90ºC.
✔ Curto-circuito máximo
✔ temperatura: 250ºC (máx. 5 s).
✔ Temperatura mínima de serviço: -15ºC
✔ Enterrado.
✔ No conduto.
✔ Ao ar livre.
✔ Eca
✔ Marcação metro por metro.

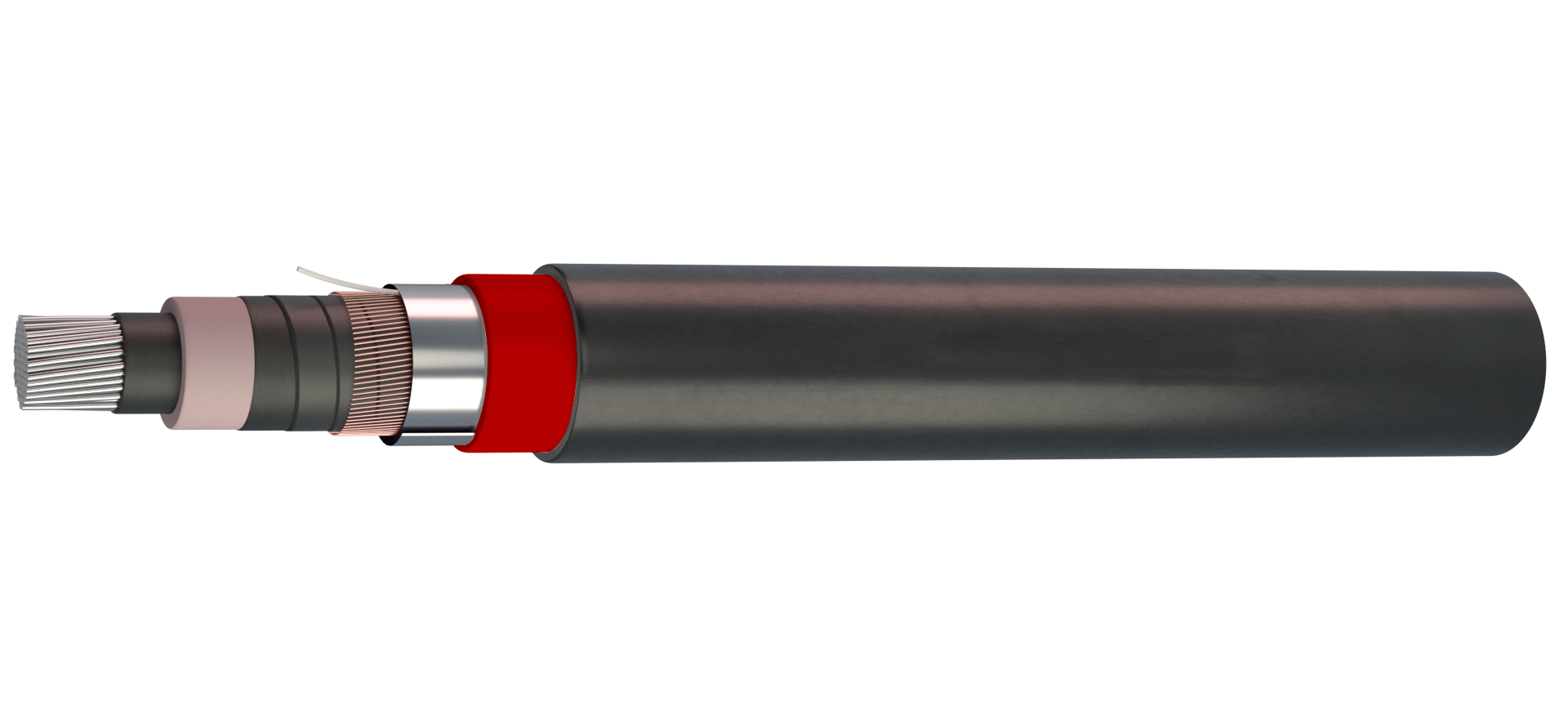

1. Condutor
Condutor de alumínio, classe 2 de acordo com a IEC 60228. Fitas higroscópicas aplicadas para alcançar a estanqueidade longitudinal no condutor.
2. tela do condutor
Tela semicondutora reticulada aplicada sobre o condutor em um processo de extrusão tripla.
3. Isolamento
Isolamento de polietileno reticulado, tipo DIX8 de acordo com HD 620-1; cor natural. Interligado em linha catenária com atmosfera de nitrogênio.
4. tela de isolamento
Tela semicondutora reticulada aplicada sobre o isolamento em um processo de extrusão tripla. Ligado à camada de isolamento.
5. vedação longitudinal
Fita higroscópica cobrindo completamente a tela.
6. tela metálica
Tela metálica com fios de cobre, aplicada sobre a fita semicondutora.
7. Barreira de bloqueio de água radial
Composto de uma folha de alumínio/laminado de polímero (7) ossificado na vaina externa.
8. Bainha externa
Poliolefina tipo DMP17 de acordo com HD620-1, cor preta.
