Cabo de alumínio de média tensão, isolamento XLPE, livre de halogênio.
Cabo de alumínio de média tensão X-VOLT® FR-N20X48E-AR para a transmissão e distribuição de eletricidade. Livre de halogênio.
X-VOLT® FR-N20X48E-AR 12/20 kV
Desempenho elétrico
Tensão média: 12/20 (24) kV.
18/30 (36)kV.
Baseado em
NF C 33-226.
Regulamento de Produtos de Construção
Eca
Desempenho térmico
Temperatura máxima do condutor: 90ºC.
Temperatura máxima de curto-circuito: 250ºC (max. 5 s).
Temperatura mínima de serviço: -15ºC
Desempenho contra incêndio
Não propagação da chama de acordo com NF C 32-070 c2.
Reação ao incêndio RCP: Eca de acordo com a EN 50575.
Desempenho mecânico
Raio mínimo de dobra: diâmetro do cabo x13.
Resistência ao impacto: AG4 Gravidade Extra Alta (≤ 20J).
Desempenho químico
Resistente aos raios UV de acordo com NF EN 50483.
Desempenho da água
Resistência à água: Submersão AD8.
Condições de instalação
Ao ar livre.
Enterrado.
No conduto.
Aplicações
Redes de distribuição.
Outros
Marcação metro por metro.
X-VOLT® FR-N20X48E-AR 12/20 kV
Condutor
Condutor de alumínio, classe 2, de acordo com NF-EN 60228 e IEC 60228.
Semicondutor interno
Tela sobre o condutor, feita de material semicondutor termoendurecente.
Isolamento
Polietileno reticulado (XLPE).
Semicondutor externo
Tela sobre o isolamento, feita de termoendurecimento e material semicondutor removível.
vedação longitudinal
Pó inchado.
Tela metálica
Folha de alumínio longitudinal com laminado de polímero ligado à vaina externa.
Bainha externa
Vaina externa de poliolefina, cor preta.
Não propagação da chama com base na EN NF C 32-070 c2.
Redes de distribuição
CE, RoHS, EDF
NF C 33-226
Resistente aos UV com base na NF EN 50483
Eca
Resistência à água: AD8 submerso.
✔ Resistente aos UV com base na NF EN 50483
✔ TENSAÇÃO MÉDIA 12/20 kV e 18/30 kV.
✔ Não propagação da chama com base na EN NF C 32-070 c2.
✔ Reação ao incêndio RCP: Eca, de acordo com a EN 50575.
✔ Resistência ao impacto: AG2 Gravidade média.
✔ Raio mínimo de flexão: x diâmetro do cabo 13.
✔ Temperatura máxima de serviço: 90ºC.
✔ Curto-circuito máximo
✔ temperatura: 250ºC (máx. 5 s).
✔ Temperatura mínima de serviço: -15ºC
✔ Presença de água: AD8 submerso.
✔ Redes de distribuição.
✔ CE
✔ RoHS
✔ Enterrado.
✔ No conduto.
✔ Ao ar livre.
✔ Eca
✔ Marcação metro por metro.

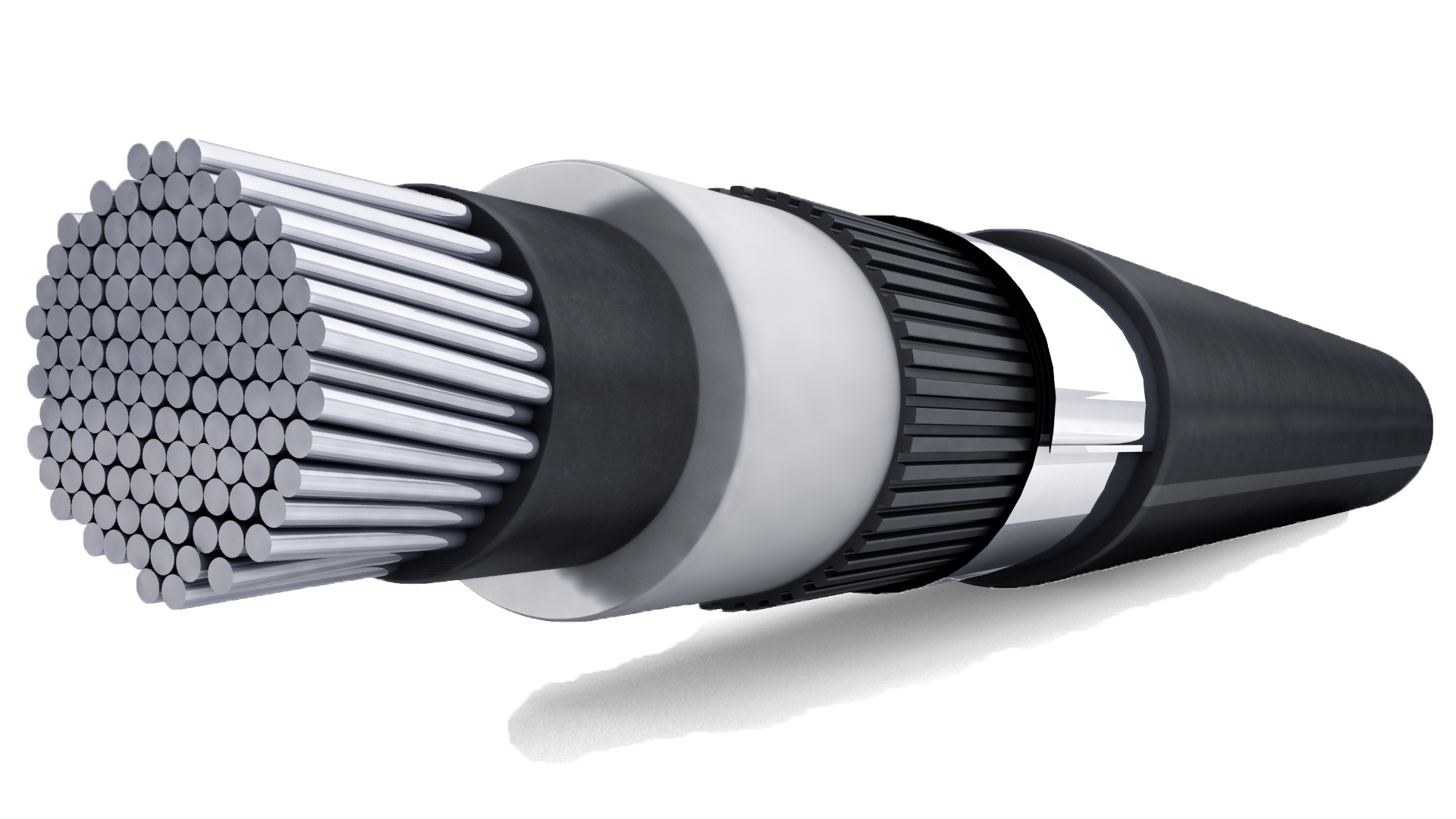

1. Condutor
Condutor de alumínio, classe 2, baseado em NF-EN 60228 e IEC 60228.
2. Semicondutor interno
Tela sobre o condutor, feita de material semicondutor termoendurecente.
3. Isolamento
Polietileno reticulado (XLPE).
4. Semicondutor externo
Tela sobre o isolamento, feita de termoendurecimento e material semicondutor removível.
5. vedação longitudinal
Pó inchado.
6. tela metálica
Folha de alumínio longitudinal com laminado de polímero ligado à vaina externa.
7. vaina externa
Vaina externa de poliolefina, cor preta.
